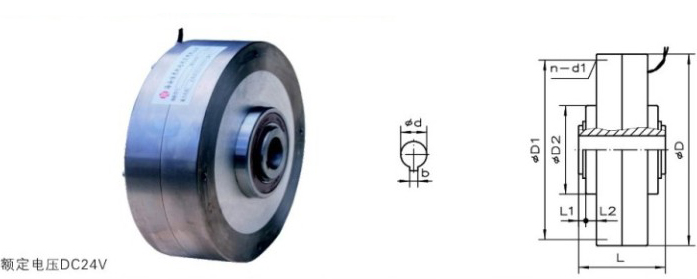

ZX型空心軸、止口支撐、超薄磁粉制動器型號標準參照日本三菱電機ZX-YN型產品、ZX-YH型產品，本公司產品和日本原裝產品的安裝尺寸上可以互換，在性能使用上可以替代日本原裝產品。
| 規格型號 |
額定
轉矩
N·m |
滑差
功率
W |
最大
電流
A |
最高
轉速
rpm |
外形尺寸 |
空心軸連接尺寸 |
止口支撐尺寸 |
冷卻方式 |
| D |
L |
d
(h7) |
b |
L1 |
L2 |
D1 |
D2
(g7) |
n—d1×深度 |
| ZX-0.3YN |
3 |
30 |
0.46 |
1500 |
88 |
44 |
15 |
5 |
2.5 |
6.5 |
80 |
47 |
3—M4×8 |
自然冷 |
| ZX-0.6YN |
6 |
60 |
0.53 |
1500 |
105 |
51 |
20 |
6 |
3 |
6.5 |
97 |
55 |
3—M4×8 |
自然冷 |
| ZX-1.2YN |
12 |
90 |
0.81 |
1500 |
118 |
55 |
25 |
8 |
3 |
6 |
110 |
62 |
3—M4×8 |
自然冷 |
| ZX-2.5YH |
25 |
120 |
0.94 |
1500 |
139 |
60 |
25 |
8 |
3 |
5 |
129 |
62 |
3—M5×10 |
自然冷 |
| ZX-5YH |
50 |
160 |
1.24 |
1500 |
182 |
72 |
30 |
8 |
3.5 |
9 |
169 |
80 |
3—M6×10 |
自然冷 |
| ZX-10YH |
100 |
270 |
2.15 |
1500 |
232 |
90 |
35 |
10 |
5 |
10 |
216 |
100 |
3—M8×13 |
自然冷 | |
|
|
|
|
